產品描述

系統介紹：

      礦井生產、生活虧水及日用消防泵房自動化控制系統包括了對廠區內部整個污水處理工藝流程的監測和控制。在整個生產廠區內包括污水提升泵房、細格柵間、鐘氏沉砂池、生化池、沉淀池、回濟及剩余污泥泵房、貯泥池、污泥濃縮脫水間等，通過監控系統能夠?qū)@些過程進行全面監測和遠程按制，實現系統無人化。

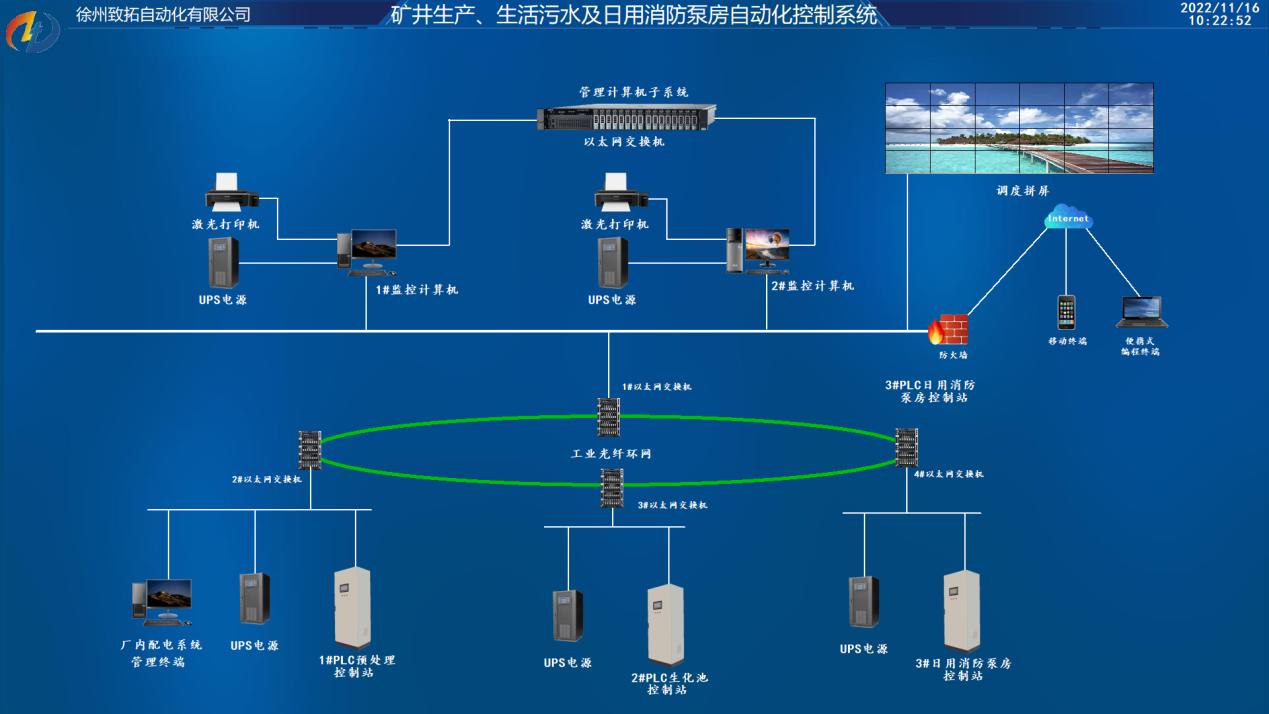

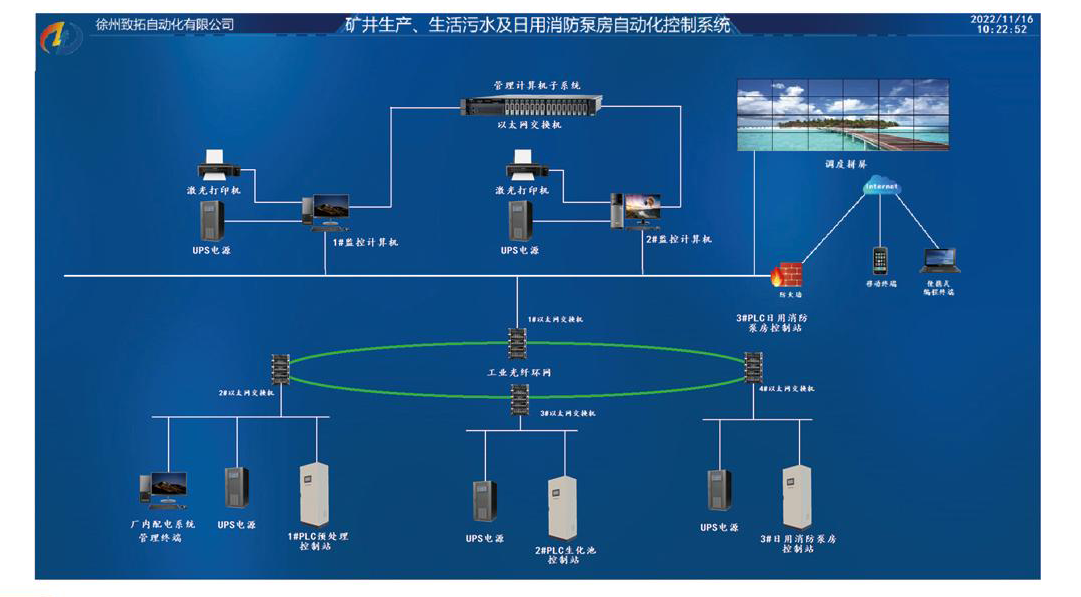

系統結構

     系統由PLC控制柜、計算機監控系統、傳感器、工業環網等部分組成。

系統功能：

1、系統可顯示工藝流程圖、設備運行工況及各種液位等，供相關人員研究及監視設備運行狀況。同時可根據需要修改工藝流程圖、增減設備畫面及其它相關數據而無需進行硬件處理。

2、在上位機上可實現整個日用消防泵房變配電室電控系統操作、管理、監測監控、顯示及報警等功能。操作指令均通過上位機的鍵盤或鼠標點擊相關的模擬畫面下達。

3、煤礦污水處理設備可以自動或者手動控制。

4、可實現各設備的(水泵、電動閥)的自動開、停及閉鎖控制，并可實現手動操作與系統自動操

作的集中切換。

5、根據污水的原水質、水處理量的變化PLC自動控制加藥泵的加藥量。

6、系統具有工藝流程圖顯示功能。

7、系統具有報警功能，包括水泵等工藝設備的故障報警、高低液位等模擬量報警內容。報警畫面中還有報警確認和報警啟用或禁止等功能。報警需要有實時報警和歷史報警，報警記錄可以按時間進行查詢。

8、系統診斷畫面一一包括上位機的工作狀態，PLC的工作診斷以及與礦井綜合監控網絡間通訊的診斷等信息，主要供維護人員使用。

9、系統在線幫助畫面一一提供必要的在線幫助信息，包括各種操作指南，系統概述等信息。
